回歸正題，第二版當然就是因為第一版有缺陷啦，大概就是關於相機視角的問題，看到下面就知道~另外，也因為我對於材料的一些特性有更深入的了解，可以節省一些工程之類的

接下來，看圖吧。依照慣例，說明文字在圖片下面

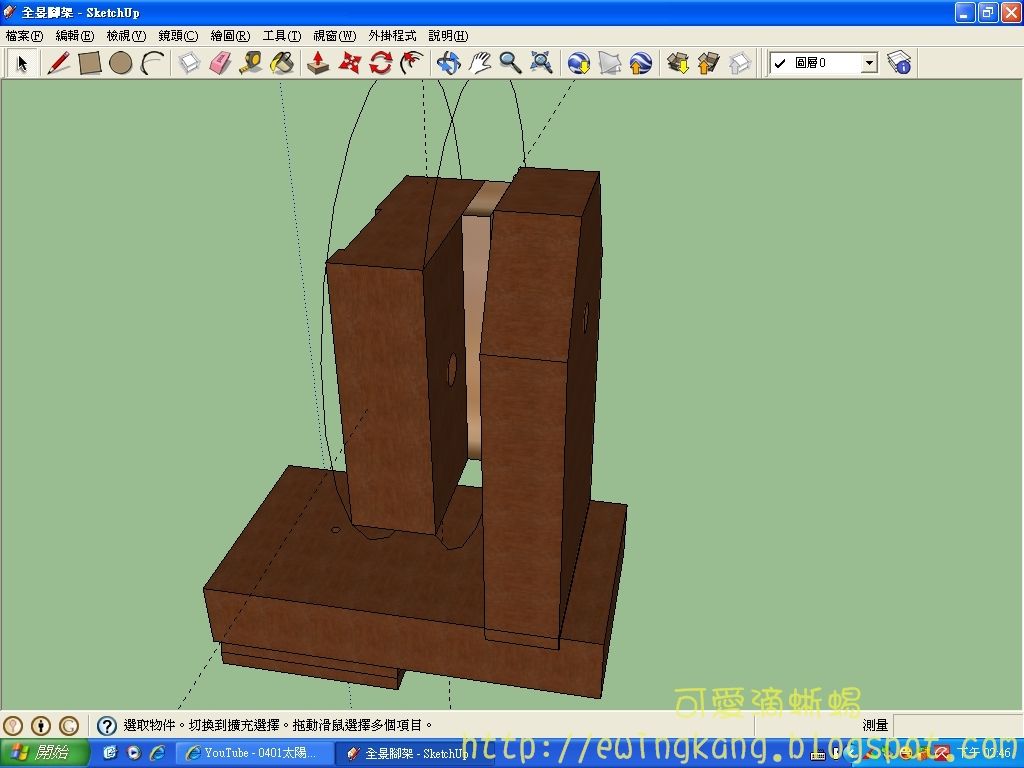

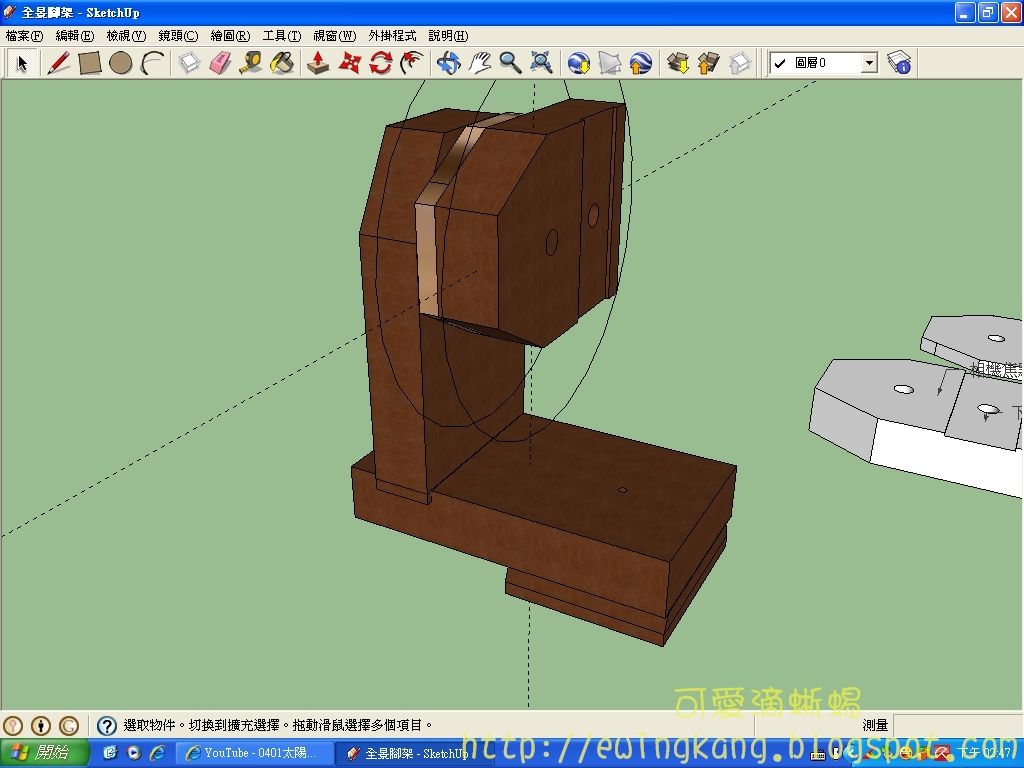

很明顯是google的sketchup畫的，基本上我是按照真實的尺寸下去做的，不過小小聲的說...其實我的成品比模型還早出來 :P，導致後來有些問題沒發現


中間有墊一層木塊，等下會有解釋


圓圈是迴轉半徑


原來的設計圖....畫得很醜我知道。左下角是關於相機的基本數據測量，當然也包括視點的資訊


切出來的雲台座，這......能用就好


用2MM的手持鑽頭鑽出對應的洞，等一下可以幫助對齊，超好用的~

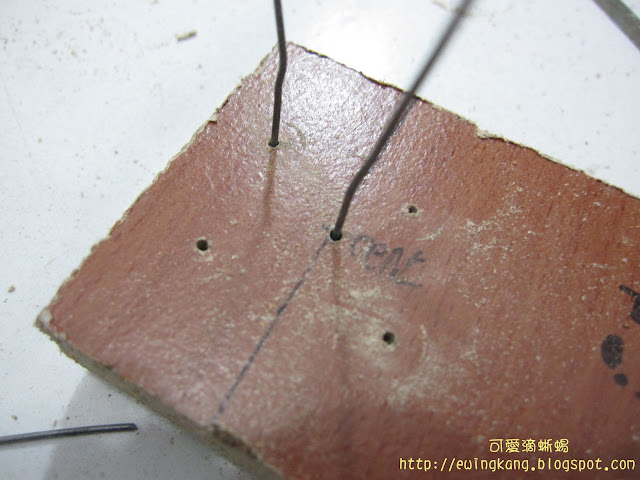

就像這樣把鐵絲連續穿過上下，想都不用想就可以對齊


用雕刻刀挖出到時候鐵絲的置放空間，鐵絲在黏完之後就直接固定在中間了

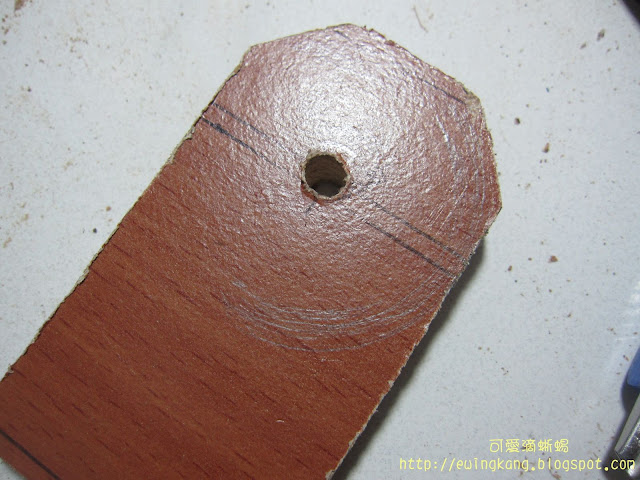

直立架，有六角形的外型，其實主要是因為全景腳架第一版正方形的外型其實在拍的時候會被鏡頭看到.....真的很冏。中間是用大型電鑽鑽出的1/4吋洞。鑽之前應該要先鑽小的然後再一路換上大的喔。


組裝示意圖


組裝示意圖

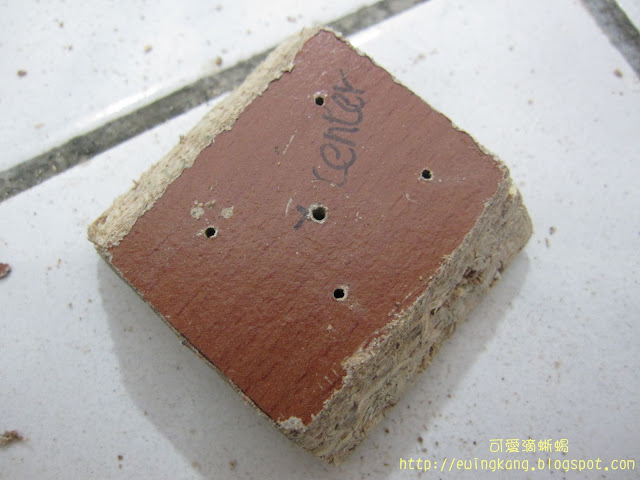

這塊應該是固定相機的底座


發生問題了，就是設計的時候沒有考慮到會有凸出來的部分，最後左右衡量的解決辦法就是在中間再墊一塊東西


相機的凹槽也挖好了，所有的洞都切咯，上面那塊就是要用來增加空間以放置螺絲頭的

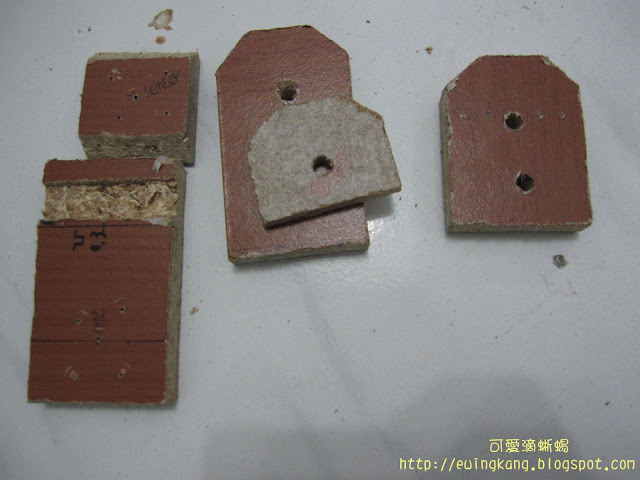

大合照，可以看到底座也挖好了。事實上，因為多了一層厚度，所以我的底座也重做了一個....

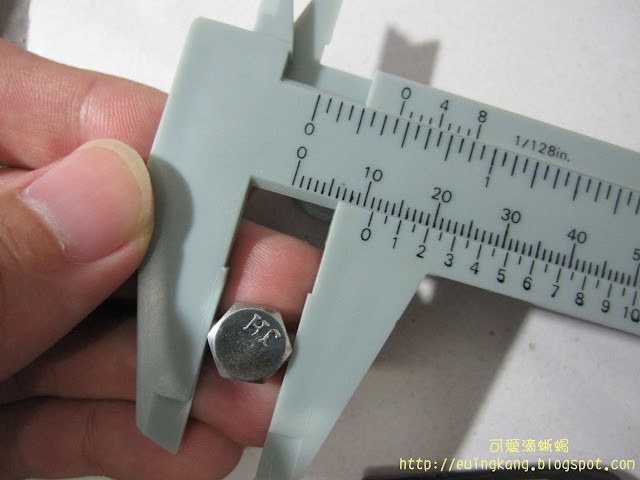

罪魁禍首

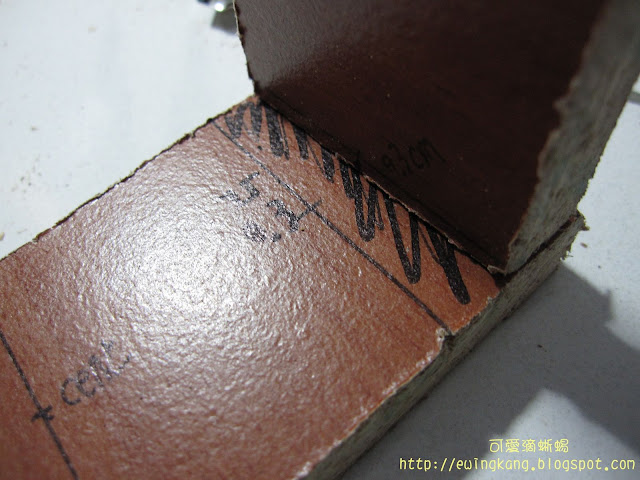

為了湊整數，中間那塊的厚度並沒有加夠，所以還要另外切直立版的部分

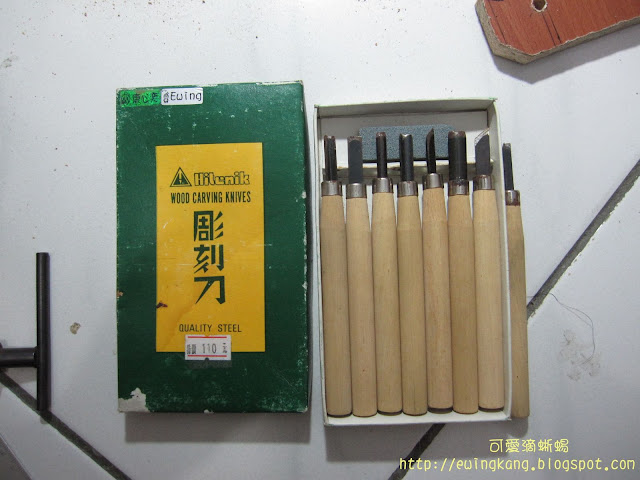

 工具是.....雕刻刀

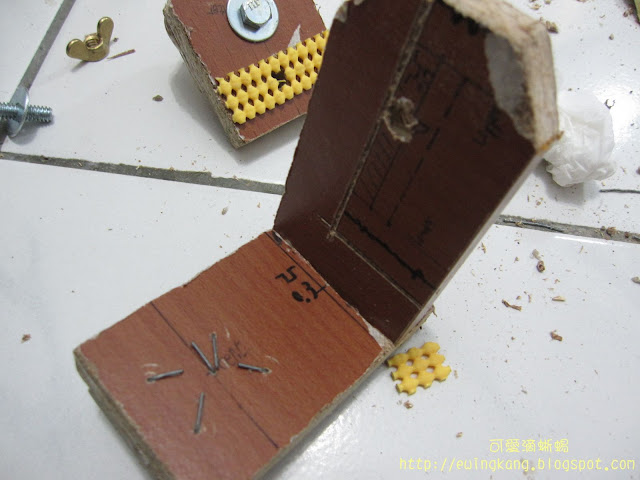

右邊的凹槽是給直立架用的，可以看到鐵絲穿過的情形


卡上去~後面相機座的止滑墊也裝了

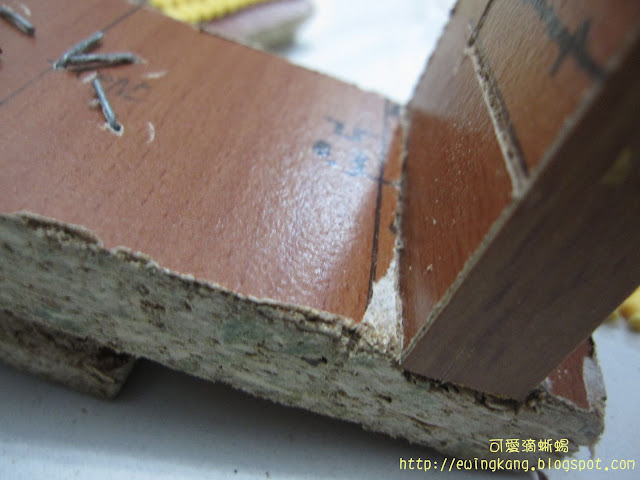

密合度.....普普通通啦~反正到時候要給保麗龍膠黏的太光滑也不好




把所有東西該黏的黏起來就完成了，一如往常，兩邊的保麗龍膠上了之後要等到至少7分鐘才可以把兩片接在一起喔


加了水平儀

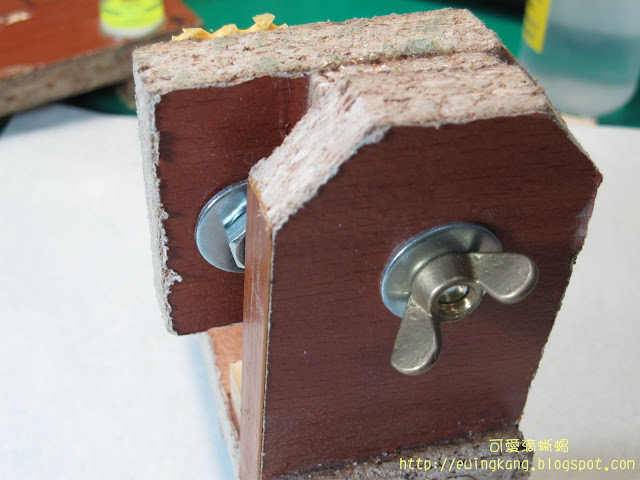

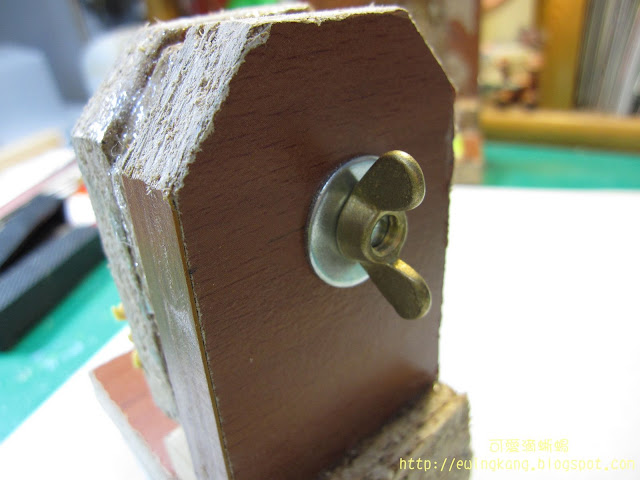

可以鎖緊放鬆來調整角度

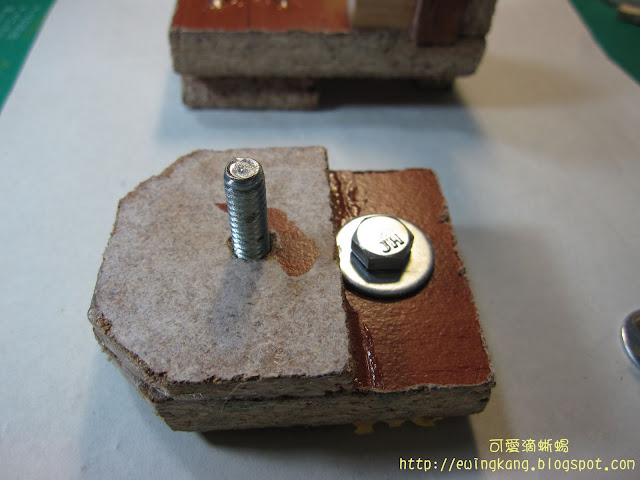

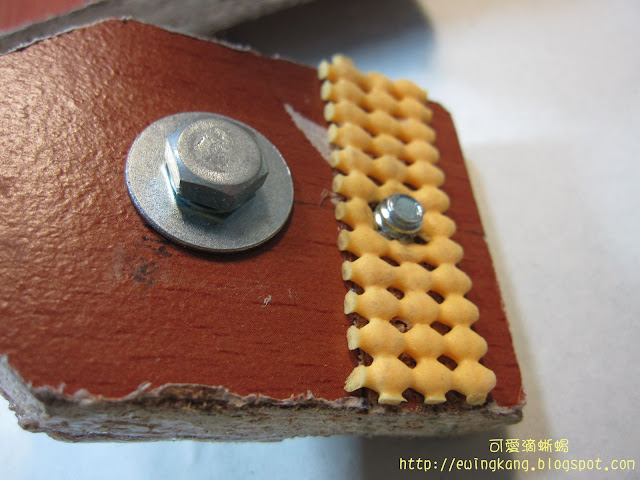

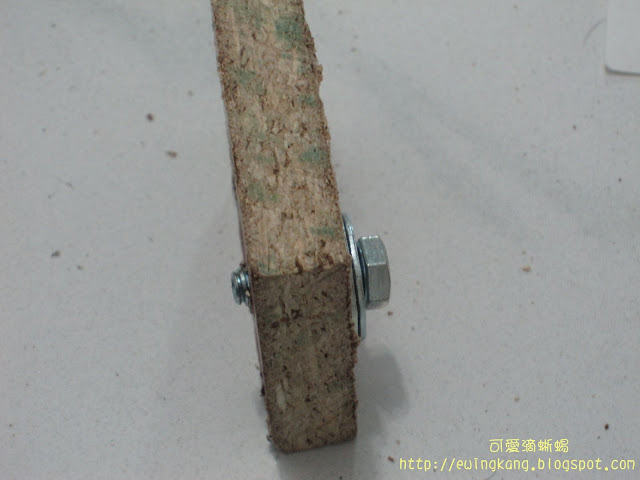

底座最後的樣子。上面那個螺帽只是防止螺絲掉下去，相機要上的時候是不存在的


長這樣....那根特別長的也就是仰角控制的旋轉軸

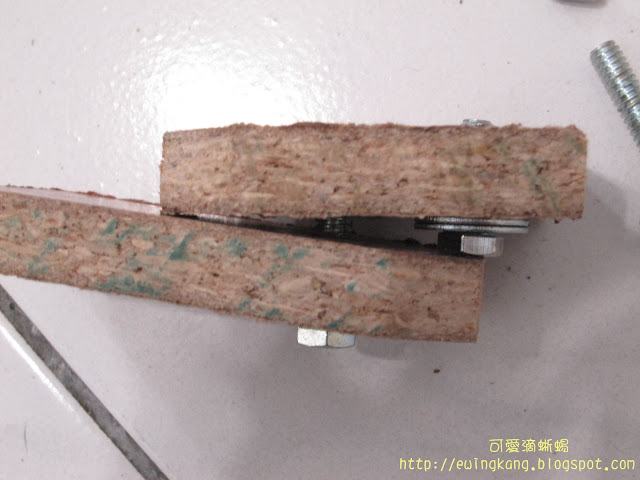

底座接合狀態。右邊那塊只是要讓他可以平放在桌上

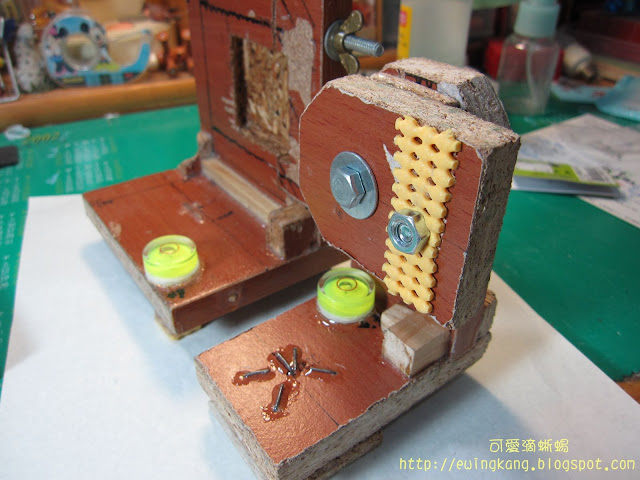

雖然其實我對保麗龍膠的強度還滿有信心的，可是有鑑於這塊可能會被我用暴力塞到背包裡之類的，還是加個強化吧！


No more explaination.


如果相機有裝上去的話，這個時候應該是水平拍攝的狀態

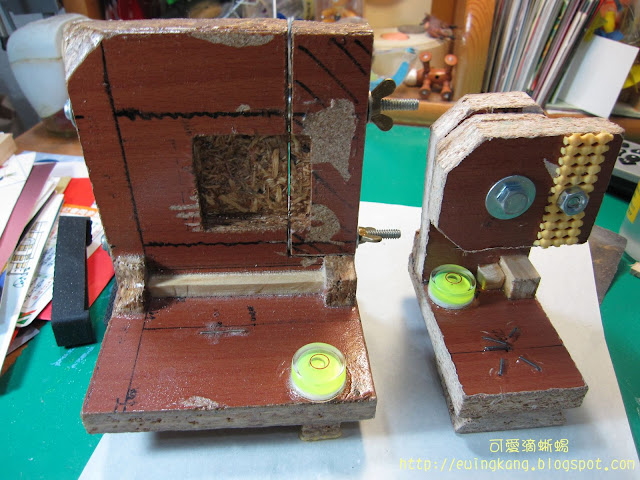

跟他大哥比一比。因為對材料特性的了解，強度其實比我想的好很多，節省了超多東西。雲台固定座也免了(只要知道相機底座是1/4吋就OK)
注意到第一版他左上角跟左下角的補強塊都有磨掉的感覺，那就是要避免相機視野的阻擋


最後成品!!!

就.....這樣吧，不過過不到幾個禮拜他就被我用第三版腳架取代了~因為有些問題嚕。
